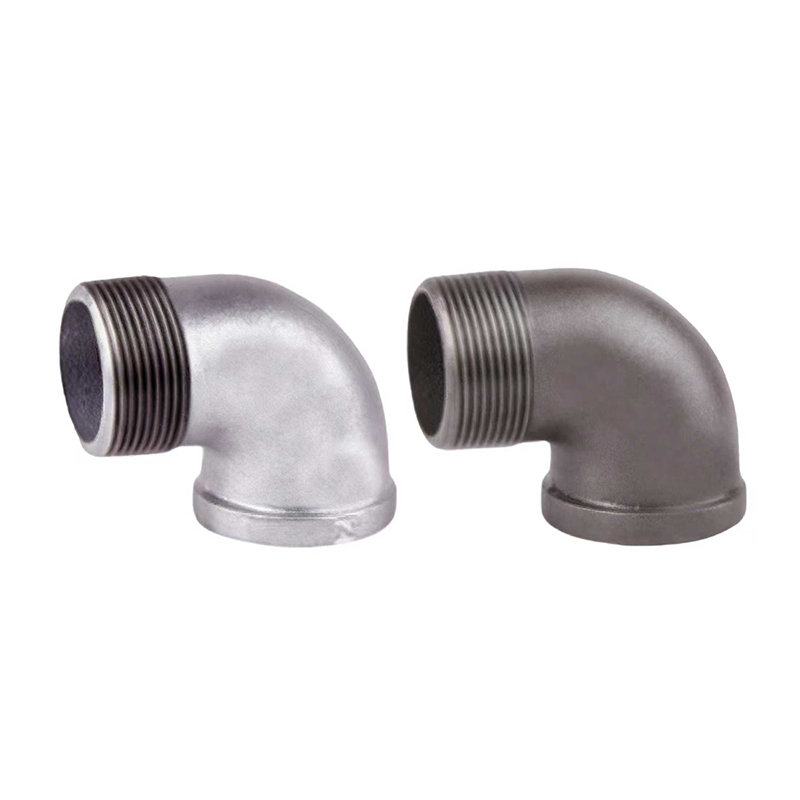

Податливый железный уличный локоть на 90 градусов

Наш уличный локоть из пластичного железа 90 градусов использует одно мужское и одно женское резьбовое соединение, чтобы создать компактное изменение направления трубопровода под углом 90 градусов.

В отличие от стандартного женского × женского локтя, мужской конец уличного локтя может накручиваться непосредственно в другой женский резьбовой фитинг, клапан или компонент. Это позволяет устранить дополнительный трубный ниппель, уменьшить количество резьбовых соединений и сэкономить место для установки.

Изготовленный из ковкого железа ASTM A197/A197M до ASME B16.3, текущий ассортимент охватывает от 1/8" до 6" (DN6–DN150). Чёрные и оцинкованные покрытия, а также требования к резьбе NPT/BSP могут поставляться в соответствии с рыночными и проектными спецификациями.

Для оптовиков, дистрибьюторов, подрядчиков и OEM-брендов уличные локти могут быть объединены с нашим полным ассортиментомФитинги для ковких железных трубдля программ оптовых и регулярных закупок.

• Диапазон размеров: 1/8"–6" / DN6–DN150
• Материал: ковкое железо ASTM A197/A197M
• Стандарт проектирования: ASME B16.3
• Угол: 90 градусов
• Уличная связь: мужской × женский
• Дополнительный вариант: Мужской × Мужчина 90° Локоть
• Варианты резьбы: NPT / BSP в соответствии с требованиями заказа
• Варианты отделки: чёрный / оцинкованный
• Рабочая температура: -29°C до 175°C
• Максимальное рабочее давление: до 2,1 МПа
• Тип поставок: оптовые заказы, дистрибьюторы, проектные и OEM-заказы

Технические характеристики

Для точного предложения, пожалуйста, укажите требуемый размер, конфигурацию M/F или M/M, стандарт резьбы, отделку и количество для каждого SKU.

Что такое уличный локоть под углом 90 градусов?

Уличный локоть — это резьбовый локоть с:

один мужской резьбовой конец + один женский резьбовый конец.

Это главное отличие между уличным локтем и обычным женским × женским локтем.

Мужской конец может напрямую подключаться к другому женскому фитингу, что снижает количество компонентов, необходимых в трубопроводной конструкции.

Например:

Стандартное соединение:
Женский локоть + сосок + женская подгонка

Связь с уличным локтем:
Мужское/женское уличное локоть + женское подбор

Там, где это позволяет планировка, это может обеспечивать:

• Меньше резьбовых соединений
• Меньше места для установки
• Меньше отдельных фитингов
• Более простая сборка
• Более компактные схемы трубопроводов

Вот почему уличные уличные наклонники M/F часто используются рядом с клапанами, тройками, портами оборудования и другими резьбовыми фитингами.

Уличный локоть против стандартного 90-градусного локтя

Оба фитинга меняют направление трубы на 90 градусов, но их конфигурации соединения отличаются.

Для традиционного соединения F/F или редукционного локтя см. нашПодатливый железный локоть 90 градусов.

Мужской × женский уличный локоть

TheМужской × женский локоть под углом 90 градусов— это конфигурация, обычно называемая уличным локтем в международных закупках.

Распространённые описания покупателей включают:

• Ковкое железо с углом 90 градусов
• 90° М/Ф Уличный Локоть
• Мужской женский локоть с резьбой
• Уличный локоть ДНЯО
• Оцинкованный уличный локоть

Для дистрибьюторов тип соединения всегда следует включать в описание SKU, чтобы избежать путаницы с обычными женскими × женскими локтями.

Мужчина × мужчина под углом 90 градусов локтя

Наша текущая серия продуктов также включаетМужчина × мужчина под углом 90 градусов локтя.

Этот фитинг имеет внешнюю резьбу на обоих концах и предназначен для соединения двух совместимых женских фитингов или компонентов под углом 90 градусов.

Обычно это не стоит называть просто «уличным локтем», потому что иностранные покупатели обычно понимают этоУличный локотьчто означает мужскую × женскую подборку.

Для запросов запросов и этикеток продуктов мы рекомендуем использовать:

Податливый железный мужской × мужской локоть под углом 90 градусов

или

Двойной мужской резьбовой локоть с углом 90 градусов

Это различие делает оптовые закупки и управление SKU более очевидными.

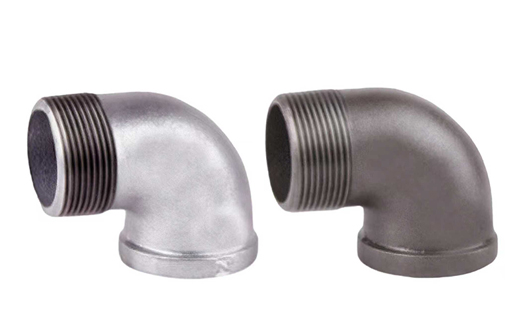

Чёрные и оцинкованные уличные локти

Чёрный податливый железный уличный локоть

Чёрные ковкие железные локти обычно выбираются для совместимых газовых, сжатых воздухов, пара, масляных и промышленных трубопроводов.

Их можно заказывать с тройками, муфтами и другой чёрной резьбой для программ инвентаризации дистрибьюторов.

Оцинкованный податливый железный уличный локоть

Оцинкованные уличные участки используют цинковый защитный слой для повышения коррозионной устойчивости для подходящих водных, наружных, влажных и строительных применений.

Для оптовых оцинковных заказов важны как качество покрытия, так и состояние резьбы, так как избыток цинка вокруг резьбовых участков может мешать сборке.

Варианты потоков NPT и BSP

Совместимость резьбы должна быть подтверждена до производства.

ДНЯОшироко используется в системах резьбовых трубопроводов Северной Америки, тогда какBSP/BSPTФитинги обычно специализируются в Европе, Азии, на Ближнем Востоке, в Африке и других странах.

Потоки NPT и BSP не должны рассматриваться как взаимозаменяемые.

Для импортеров, обслуживающих разные регионы, конфигурации потоков можно разделить следующим образом:

• SKU продукта
• Литье или маркировка продукции
• Картонная этикетка
• Штрих-код
• Спецификации упаковки

Это помогает снизить риск смешанного инвентаря при распределении.

Когда стоит использовать уличный локоть?

Податливый железный уличный локоть особенно полезен, когда пространство в трубопроводе ограничено или когда локоть должен напрямую соединяться с другим резьбовым фитингом.

Типичные места включают:

• Соединение с резьбовыми тройниками
• Соединения клапанов
• Соединения насосов
• Многообразия
• Порты оборудования
• Регуляторы
• Газопроводные сборки
• Системы распределения сжатого воздуха

Если же система требует более постепенного изменения направления под углом 90 градусов, нашУдлинённый радиус 90 градусов из пластичного железарассчитана на более длинную геометрию стрелки.

Создано для оптовых закупок и дистрибьюторов

Наши 90 Degree Street Elbows предоставляются для коммерческих закупок, а не для мелких розничных заказов.

Типичные покупатели включают:

• Оптовики, занимающиеся фитингом труб
• Сантехнические распределители
• Импортеры строительных материалов
• Поставщики газового оборудования
• Поставщики противопожарной защиты
• Оптовики HVAC
• Промышленные поставщики
• Подрядчики EPC и MEP
• Бренды с частной маркой

Несколько размеров уличных локтей могут быть объединены в одном заказе вместе со стандартными локтями, тройками, муфтами, сцепками и другими типами фитингов.

Для схем трубопроводов, требующих меньшего изменения направления, покупатели также могут добавить нашПодатливый железный локоть 45 градусовв ту же программу покупок.


Контроль качества надёжных резьбовых соединений

Для крупных закупщиков крайне важны одинаковые резьбы и размеры в каждой производственной партии.

Наш контроль качества сосредоточен на характеристиках, непосредственно влияющих на установку.

Качество литья

Условия материала и литья контролируются для снижения дефектов, таких как трещина, пористость и несогласованность размеров.

Точность резьбы

Мужские и женские нити проверяются на критические размеры и выравнивание для уменьшения:

• Перекрёстная нитка
• Сложность установки
• Недостаточное восприятие
• Смещение
• Протечка, вызванная плохой посадкой резьбы

Геометрия соединения

Ориентация под углом 90 градусов и критические размеры соединения проверяются для обеспечения единообразной установки при массовом производстве.

Проверка давления

Готовые фитинги проходят проверку, связанную с давлением, для выявления протечек или дефектов сквозной стенки перед отправкой.

Инспекция поверхности

Перед упаковкой проверяются чёрные или оцинкованные покрытия на наличие равномерной защиты внешнего вида и поверхности.

OEM и частные марки

Для оптовиков и проверенных брендов коммерческая кастомизация может включать:

• Маркировка продукции
• Брендинг клиентов
• Дизайн картонной конструкции
• Этикетки штрихкодов и SKU
• Идентификация M/F и M/M
• Дифференциация по NPT/BSP
• Чёрное или оцинкованое покрытие
• Упаковка смешанного размера
• Комбинированные порядки установки

Если ваша программа покупок также требует прямых связей,Ковкие железные резьбовые муфтыможно объединить в одну партию.

Типичные применения

Газопровод
Компактные M/F соединения могут упростить изменение направления вокруг клапанов и других фитингов.

Противопожарная защита
Резьбовые локти могут быть интегрированы в совместимые противопожарные трубы в соответствии с требованиями конструкции системы.

Системы HVAC
Используется для создания компактных направленных соединений в отопительных и механических трубопроводах.

Сжатый воздух
Подходит для резьбовых систем распределения воздуха на фабриках и мастерских.

Водные системы
Оцинкованные конфигурации могут быть выбраны для подходящих применений в водопроводе и коммунальных трубах.

Промышленные трубопроводы
Используется для совместимых систем воды, воздуха, нефти, газа и пара с учётом инженерных требований.

Почему выбирают Street Elbows из HULU?

HULU работает в литейной промышленности с 1995 года и поставляет широкий ассортимент трубопроводных фитингов, клапанов и связанных с ними продуктов для трубопроводов.

Для оптовых покупателей наш подход к поставке сосредоточен на:

• ASTM A197/A197M ковкое железо
• Размеры посадки ASME B16.3
• Точная мужская и женская резьба
• Чёрные и оцинкованные варианты
• Широкий ассортимент продукции
• OEM-маркировка и упаковка
• Заводская инспекция качества
• Поддержка повторных заказов у дистрибьютора

Это позволяет дистрибьюторам создавать более широкий ассортимент резьбовых фитингов через одного поставщика, а не управлять отдельными поставщиками для каждого типа фитинга.

Часто задаваемые вопросы

Что такое податливый железный уличный локоть под углом 90 градусов?

Это резьбовый локоть с углом 90 градусов с одним мужским и одним женским соединением. Мужской конец позволяет фитингу напрямую соединяться с другим женским резьбовым фитингом или компонентом.

Почему это называется уличным локтем?

В трубопроводной терминологии уличный локоть обычно означает локоть с мужской резьбой на одном конце и женской резьбой с другого, а не женская резьба на обоих концах.

В чём разница между уличным локтем и обычным локтем?

Обычный резьбовый локоть обычно имеет соединения Female × Female. Уличный локоть имеет мужские × женские соединения, что позволяет напрямую устанавливать по принципу «фитинг к фитингу» во многих конфигурациях трубопроводов.

Является ли мужской × мужской локоть тоже уличным локтем?

Обычно нет. Уличный локоть обычно относится к фитингу M/F. Фитинг с мужской резьбой на обоих концах лучше описать какМужчина × мужчина под углом 90 градусов локтяилиДвойной мужской резьбовый локоть.

Какие размеры доступны?

Текущая линейка продукции охватывает размеры от 1/8" до 6", что соответствует DN6–DN150.

Доступны ли чёрные и оцинкованные версии?

Да. Варианты чёрного и оцинкованного ковкого железа могут предоставляться в зависимости от требований применения и заказа.

Могу ли я заказать несколько размеров вместе?

Да. Оптовые заказы могут включать несколько размеров уличных локтей и могут быть объединены с другими пластичными железными фитингами.

Вы поддерживаете OEM-упаковку?

Да. Маркировка продукции, этикетки клиентов, артикулы, коробки и другие требования к частным маркам могут быть согласованы для коммерческих заказов.

Запросите оптовый расчет

Ищете уличные локти из ковкого железа под 90 градусов для оптовой дистрибуции, OEM-бренда или проектного снабжения?

Пришлите нам необходимые размеры, конфигурацию M/F или M/M/M, требования к резьбе NPT/BSP, чёрную или оцинкованную отделку и количество для каждого SKU.

HULU может поставлять уличные локти отдельно или объединять их стандартными локтями, тройками, муфтами, соединителями и другими ковкими железными фитингами для программ оптовых и регулярных закупок.
