Задвижка с жестким уплотнением фланцевого Не поднимающегося штока

Диапазон размеров: 2"-12" (DN50-DN300)
Стандарт проектирования: BS EN 1171
Стандарт подключения: EN 1092-2
Рабочее давление: PN16, PN10

Спросите сейчас

Описание продукта

Этот клапан в основном используется для подключения и перекрытия среды в трубопроводах. Шток клапана вращается, а его передаточная резьба находится внутри полости корпуса, что позволяет сэкономить место для установки. Уплотнительная поверхность изготовлена из высокопрочного медного сплава, что обеспечивает надежную герметизацию и длительный срок службы.

Задача клиента

Момент открывания и закрывания задвижки очень велик.

Верхнее уплотнение и средний фланец задвижки подвержены внешним утечкам.

Недостаточная точность обработки может привести к внутренним утечкам.

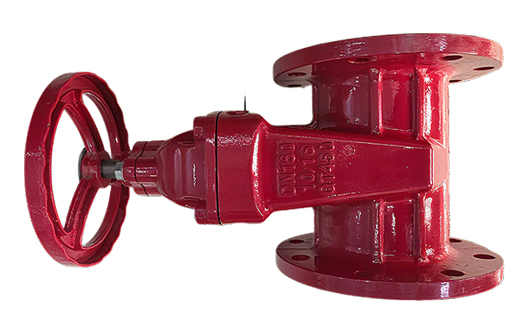

Функция продукта

Функция снижения рабочего крутящего момента

Функция защиты от внешней утечки

Функция защиты от внутренней утечки

Клапан легко закрывается с усилием, составляющим 80% от номинального диаметра (DN), что обеспечивает нулевую утечку при номинальном давлении.

Верхнее уплотнение выполнено с несколькими уплотнениями, что обеспечивает отсутствие утечки воды при динамическом перемещении штока клапана; средний фланец имеет самоуплотняющуюся конструкцию, при которой чем больше давление в камере клапана, тем плотнее выдавливание и надежнее уплотнение.

Обработанная и изготовленная на специальном оборудовании уплотнительная поверхность обладает высокой точностью обработки, обеспечивая надежную герметизацию и отсутствие внутренних утечек.

Ценностное преимущество

Энергосбережение и охрана окружающей среды

Поверхность обрабатывается порошком нетоксичной эпоксидной смолы, который распыляется автоматической линией нанесения порошковой краски для обеспечения равномерной и непрерывной толщины покрытия.
Превосходное качество материалов

Все отливки из ковкого чугуна изготавливаются методом самостоятельного литья с использованием передовой отечественной технологии получения узелков с подачей проволоки, при этом степень образования узелков превышает 90%. Требования к качеству выше, чем в национальных стандартах.
Низкие потери потока

Конструкция с полным проходом обеспечивает низкие потери потока, что обеспечивает экономию энергии и снижение потребления.
Низкий крутящий момент

При номинальном рабочем давлении крутящий момент открывания и закрывания составляет не более 80% от требований, указанных в национальных стандартах.
Надежное уплотнение

Обработанная и изготовленная на специальном оборудовании уплотнительная поверхность отличается высокой точностью обработки, обеспечивая надежное уплотнение и отсутствие внутренней утечки.
