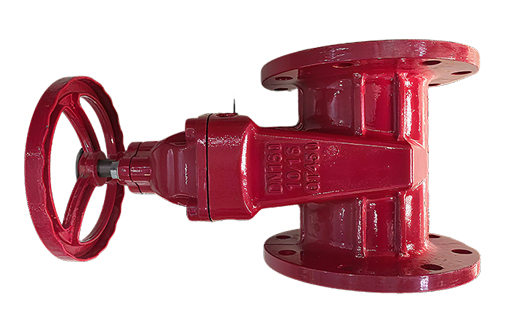

Фланцевая задвижка с мягким уплотнением Не поднимающегося штока

**Британский стандарт:**
- Диапазон размеров: 2"-24" (DN50–DN600)
- Стандарты проектирования: BS5163-1, BS5163-2, EN 558-1
- Стандарт подключения: EN 1092-2
- Рабочее давление: PN10, PN16, PN25

**Американский стандарт:**
- Диапазон размеров: 2"-24" (DN50–DN600)
- Стандарты проектирования: AWWA C515, ASME B16.10
- Стандарты подключения: ASME B16.1 (CL125), ASME B16.42 (CL150)
- Рабочее давление: 363PSI, 300PSI, 250PSI, 200PSI

**Немецкий стандарт:**
- Диапазон размеров: 1½"-24" (DN40–DN600)
- Стандарты проектирования: BS5163-1, BS5163-2, EN 558-1 (размеры "лицом к лицу", серия 3)
- Стандарты подключения: BS EN 1092-2, таблица D/E BS 10
- Рабочее давление: PN10, PN16, PN25

**Китайский национальный стандарт:**
- Диапазон размеров: DN50–DN1000
- Стандарты проектирования: CJ/T 216, GB/T 12221, GB 5135.6
- Стандарт подключения: GB/T 17241.6
- Рабочее давление: PN10, PN16, PN25

** Область применения: ** Противопожарная защита, водоснабжение.

Спросите сейчас

Описание продукта

Этот клапан в основном используется для подключения и перекрытия среды в трубопроводах. Шток клапана вращается, а его передаточная резьба находится внутри полости корпуса, что экономит место для установки. Весь затвор покрыт резиной. Упругая деформация резины позволяет клапану плотно прилегать в закрытом состоянии, обеспечивая превосходную герметичность и, следовательно, отсутствие утечек. В полости клапана отсутствуют шиберные канавки, поэтому в нем не скапливается мусор, что обеспечивает чрезвычайно низкое сопротивление жидкости и облегчает операции переключения.

Задача клиента

Задвижки обладают высоким моментом открывания и закрывания.

Болты подвержены коррозии.

Верхнее уплотнение и средний фланец задвижки подвержены внешним утечкам.

Затвор задвижки подвержен внутренней утечке.

Функция продукта

Функция снижения рабочего крутящего момента

Функция предотвращения ржавчины

Функция защиты от внешней утечки

Функция защиты от внутренней утечки

Клапан может быть легко закрыт с моментом затяжки, равным 80% от номинального диаметра, что обеспечивает нулевую утечку при номинальном давлении.

Крышка и сальник выполнены с потайной вощеной печатью, без открытых болтов, что полностью решает проблему ржавчины болтов.

Верхнее уплотнение выполнено в виде трех уплотнительных колец, что обеспечивает отсутствие утечки воды при динамическом перемещении штока клапана; средний фланец имеет самоуплотняющуюся конструкцию, в которой прокладка выполнена по принципу уплотнительного кольца. Чем больше давление в камере клапана, тем плотнее сжимается резина, что обеспечивает более надежное уплотнение.

В затворе применен усовершенствованный процесс литья под давлением в двух формах и высокотемпературной вулканизации. Резиновая поверхность затворов не имеет открытых точек позиционирования, обеспечивает 100% полное покрытие, однородную резину, стабильные размеры и отличную герметичность.

Ценностное преимущество

Энергосбережение и защита окружающей среды

Для обработки поверхности используется нетоксичный порошок эпоксидной смолы, который распыляется автоматической линией распыления пластика для обеспечения толщины, непрерывности и однородности пластикового покрытия.
Превосходное качество материалов

Все отливки из ковкого чугуна отливаются независимо друг от друга с использованием передовой отечественной технологии получения узелков с подачей проволоки, степень образования узелков составляет более 90%, а требования к качеству превышают национальные стандарты.
Низкие потери потока

Конструкция с полным проходом обеспечивает низкие потери потока, экономию энергии и снижение потребления.
Низкий крутящий момент

При номинальном рабочем давлении крутящий момент открывания и закрывания составляет не более 80% от требований национальных стандартов.
Надежное уплотнение

Затвор изготовлен с использованием передовых технологий литья под давлением и вулканизации, благодаря равномерной толщине резины, отсутствию контакта с резиной, 100% полному покрытию и стабильным размерам; верхнее уплотнение выполнено в виде трех уплотнительных колец и одного пылезащитного кольца, что обеспечивает надежную герметизацию.
