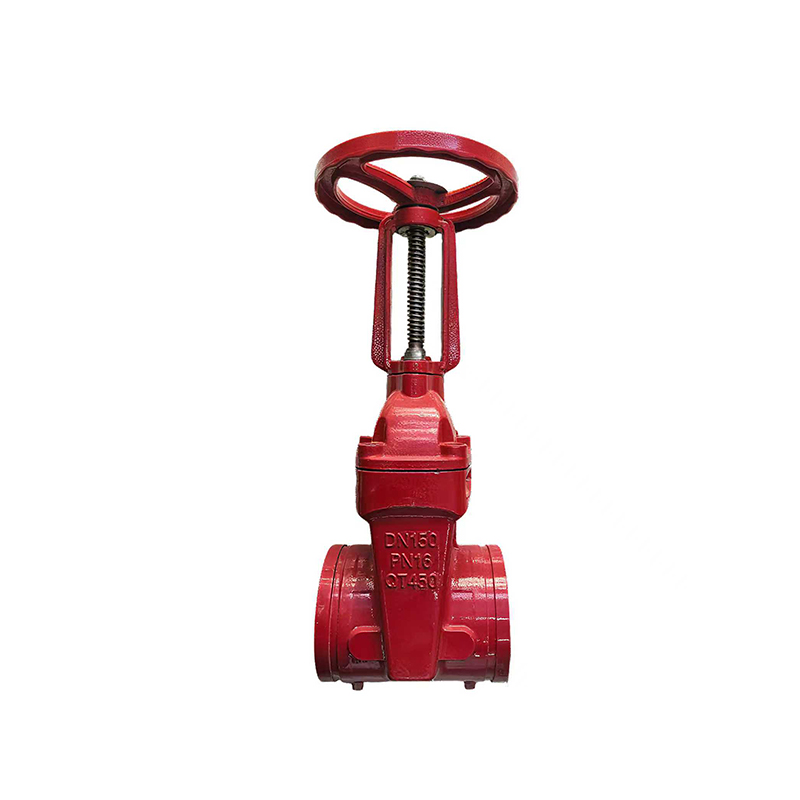

Сигнальная задвижка с мягким уплотнением на не поднимающемся штоке с канавками

Диапазон размеров: 2"-12" (DN50-DN300)
Стандарт проектирования: ISO 6182
Рабочее давление: PN10, PN16, PN25

Спросите сейчас

Описание продукта

Этот клапан добавляет функцию считывания сигнала, аналогичную функции обычных клапанов, которая используется для передачи сигнала состояния, когда клапан полностью открыт. Клапан в основном используется для подключения и перекрытия среды в трубопроводе. Шток клапана вращается, а его передаточная резьба находится внутри полости корпуса, что позволяет сэкономить место для установки. Весь затвор покрыт резиной. Упругая деформация резины позволяет клапану плотно прилегать в закрытом состоянии, обеспечивая превосходный эффект герметизации и, следовательно, отсутствие утечек. В полости клапана отсутствуют затворные канавки, поэтому в нем не скапливается мусор, что обеспечивает чрезвычайно низкое сопротивление жидкости и облегчает операции переключения.

Задача клиента

Момент открывания и закрывания задвижки очень велик.

Болты подвержены коррозии.

Верхнее уплотнение и средний фланец задвижки подвержены внешним утечкам.

Затвор задвижки подвержен внутренней утечке.

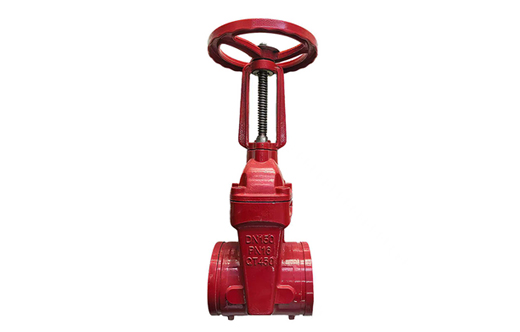

Функция продукта

Функция снижения рабочего крутящего момента

Функция защиты от ржавчины

Функция защиты от внешней утечки

Анти-интернационал

Клапан легко закрывается с усилием, составляющим 80% от номинального диаметра (DN), что обеспечивает нулевую утечку при номинальном давлении.

Крышка и сальник имеют конструкцию с потайной восковой пломбой, без открытых болтов, что полностью решает проблему ржавчины болтов.

Верхнее уплотнение выполнено в виде 3-х уплотнительных колец, что обеспечивает отсутствие капель во время динамического движения штока клапана; средний фланец имеет самоуплотняющуюся конструкцию, а прокладка выполнена по принципу уплотнительного кольца. Чем больше давление в полости клапана, тем плотнее сжимается резина, что обеспечивает более надежное уплотнение.

Затворная пластина изготовлена с использованием передовых технологий двухрежимного литья под давлением и высокотемпературной вулканизации. Резиновая поверхность затворной пластины не имеет открытых точек позиционирования, что обеспечивает 100% полное покрытие. Резина равномерно распределена и имеет стабильные размеры, что обеспечивает отличную герметизацию.

Ценностное преимущество

Энергосбережение и охрана окружающей среды

Для обработки поверхности используется нетоксичный порошок эпоксидной смолы, который распыляется автоматической линией распыления пластика для обеспечения толщины, непрерывности и однородности слоя пластика.
Превосходное качество материалов

Все отливки из ковкого чугуна изготавливаются методом самостоятельного литья с использованием передовой отечественной технологии получения узелков с помощью подачи проволоки. Степень образования узелков превышает 90%, а требования к качеству выше, чем в национальных стандартах.
Низкие потери потока

Полноканальная конструкция обеспечивает низкие потери потока, способствуя экономии энергии и снижению потребления.
Низкий крутящий момент

При номинальном рабочем давлении крутящий момент открывания и закрывания составляет не более 80% от требований, указанных в национальных стандартах.
Надежное уплотнение

Затвор изготовлен с использованием передовой технологии вулканизации под давлением клея, благодаря чему обеспечивается равномерная толщина резины без контакта с поверхностью, 100% полное покрытие и стабильные размеры; верхнее уплотнение выполнено в виде 3 уплотнительных колец и 1 пылезащитного кольца, что обеспечивает надежную герметизацию.
