Медленно закрывающийся бесшумный обратный клапан

Американский стандарт:
Диапазон размеров: 2"-12" (DN50-DN300)
Стандарт проектирования: AWWA C508
Стандартное подключение: ASME B16.1 CL125
Рабочее давление: 363PSI, 300PSI, 250PSI, 200PSI
Британский стандарт:
Диапазон размеров: 2"-12" (DN50-DN300)
Стандарт проектирования: EN 16767
Стандартное подключение: Стандарт BS EN 1092-2
Рабочее давление: PN16, PN10, PN25

Спросите сейчас

Описание продукта

Обратный поворотный клапан относится к категории автоматических клапанов и в основном используется в трубопроводах, где среда течет в одном направлении. Он позволяет среде течь только в одном направлении, предотвращая обратный поток жидкости.

Задача клиента

Сложное техническое обслуживание

Конструкция поворотного обратного клапана относительно сложна. Если требуется техническое обслуживание, необходимо разобрать большее количество деталей, что затрудняет техническое обслуживание, занимает много времени и, соответственно, сопряжено с высокими затратами.

Большое сопротивление потоку и потеря давления

Поскольку диск клапана, коромысло и соединительные детали поворотного обратного клапана вращаются вместе, вес диска клапана в сборе относительно велик, а крутящий момент, необходимый для открытия, велик. В то же время узел занимает большое пространство в канале, что приводит к большому сопротивлению потоку среды и большим потерям энергии.

Плохой герметизирующий эффект

Особенно в случае газовых сред, герметичность поворотного обратного клапана может быть хуже, и легко могут возникнуть проблемы с утечкой.

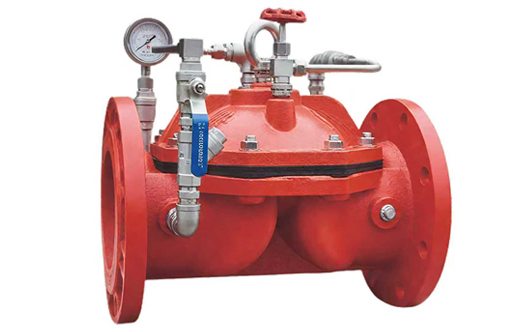

Функция продукта

Удобное онлайн-обслуживание и замена

Низкие потери потока

Хорошая герметичность

В уплотнении диска клапана используется резиновая прокладка, которую можно заменить и отремонтировать в режиме онлайн

Используйте встроенную клапанную пластину, чтобы минимизировать вес клапанной пластины и уменьшить потери потока, обеспечивая при этом герметичность и быстрое закрывание

Мягкое резиновое уплотнение обеспечивает качественную герметизацию

Ценностное преимущество

Нетоксичное антикоррозийное покрытие Akzo Nobel

Внутренняя и внешняя поверхности клапана электростатически покрыты порошком нетоксичной эпоксидной смолы. Покрытие однородное, обладает высокой адгезией, не вызывает коррозии и имеет длительный срок службы. Он соответствует стандарту ANSI/AWWA C550 и может непосредственно использоваться в производстве питьевой воды, пищевой промышленности и медицине.
Время закрытия очень короткое

Время закрывания невелико, и может быть реализована функция быстрого закрывания с хорошим эффектом энергосбережения.
Корпус клапана очень легкий

Корпус клапана легкий, диск клапана имеет короткий ход открывания и закрывания, обтекаемую конструкцию и низкое сопротивление потоку.
Все отливки изготовлены из ковкого чугуна

Все отливки изготовлены из ковкого чугуна, а скорость сфероидизации достигает международного уровня вторичной сфероидизации, что обеспечивает высокую прочность и хорошую коррозионную стойкость.
